OP109



Bauart: OP109
Sensorart: Widerstandsthermometer Pt100 nach DIN EN 60751 Kl. B
Meßbereich: -20 ... 150 °C
Verwendungszweck: Einbau z.B. in Wälzlager zur Temperaturüberwachung, aber auch anderweitig als Einbaufühler verwendbar.

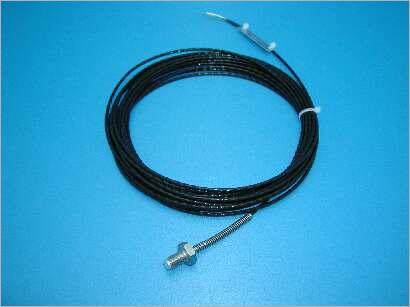

allg. Beschreibung: Einschraubfühler basierend auf Maschinenschraube M10 x 16 (Edelstahl) mit eingebautem Oberflächen-Pt100, der plan in der Silberspitze der Schraube aufliegt. Durch Knickschutzfeder direkt übergehend in 10 m PTFE-Anschlußleitung (4 x 0,14 mm², offene Enden).

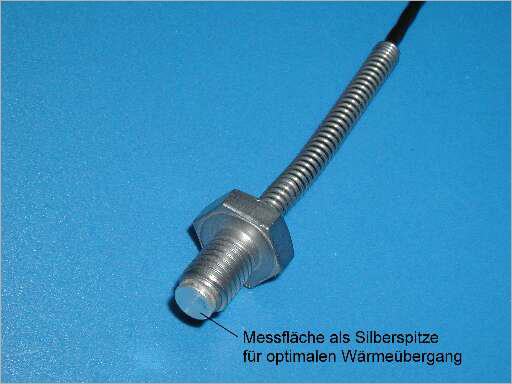

Besonderheiten: Die sehr gut wärmeleitende Silberspitze der Schraube ermöglicht eine vergleichsweise kurze Ansprechzeit.Durch die Position des Meßwiderstandes in der Schraube und den guten Wärmeübergang durch die Ag-Spitze ist der Sensor auch als Oberflächenfühler gut geeignet.
Ansprechzeit: t63 = 4 s ; t95 = 12 s
Sonstiges: Der Sensor kann selbstverständlich auch in anderen Ausführungen geliefert werden (z.B. andere Schraube, andere Anschlußleitungslängen o.ä.).
mawi-Bewertung: So simpel die Konstruktion aussieht, so wirksam ist der Sensor in der Anwendung.
Best.-Nr.: 01644


HINWEIS: Die für unsere Sensoren angegebenen Ansprechzeiten basieren auf definierten Rahmenbedingungen. Bitte beachten Sie unsere diesbezüglichen allgemeinen Informationen zu Temperatursensoren unter "Grundsätzliches".

Andere Abmessungen und Optionen gerne auf Anfrage.
(Alle technischen Angaben ohne Gewähr. Änderungen bzw. Irrtümer vorbehalten.)
